Technische Beschreibung

Das Gerät dient ausschließlich der Pegelstandskontrolle und der Signalisierung von unregelmäßigen Betriebszuständen beim bestimmungsgemäßen Einsatz. Vorrangig ist der Einsatz für eine Min/Max-Steuerung für Pumpen, Ventile usw. vorgesehen. Es handelt sich hierbei um eine 3-polige Einstabsonde mit einem Prozessanschluß von ¾ Zoll bis max 5/4 Zoll.

Die erforderlichen Schaltpunkte werden erreicht, indem wie der Kundenwunsch es verlangt, die Elektrodenteile in unterschiedlichen Längen zusammengebaut werden.

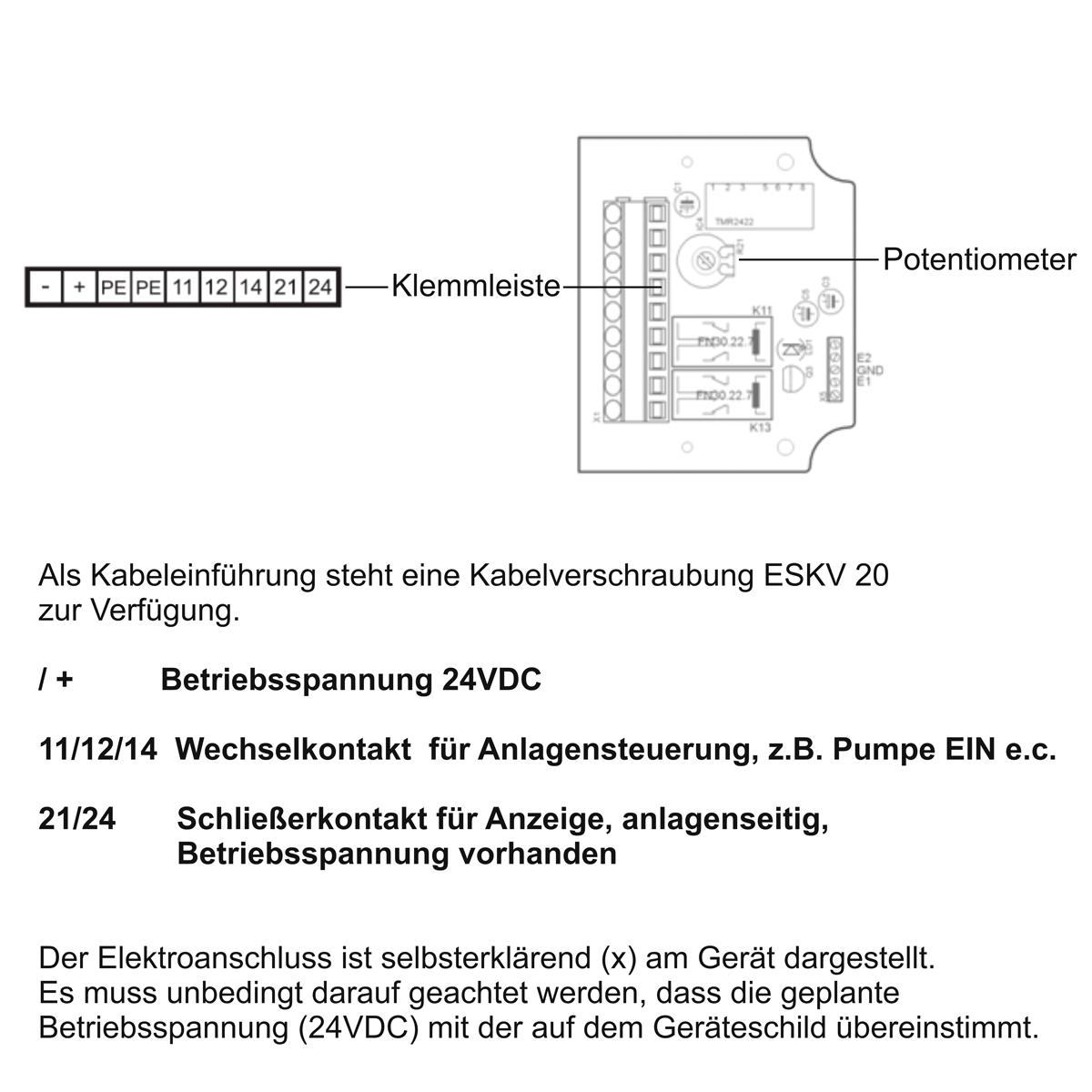

Der Anschlußkopf besteht aus dem Prozessanschlussgewindeteil und dem Anschlussgehäuse mit integrierter Auswerteelektronik. Die Auswerteelektronik arbeitet nach dem konduktiven Messprinzip. Der Schaltpunkt ist entsprechend der Leitfähigkeit des Mediums mit einem Potentiometer, welches sich im Anschlußkopf befindet, einstellbar.

Zur Überwachung der Versorgungsspannung sind im Anschlussgehäuse Wechslerkontakte zur Weiterverarbeitung vorhanden.

Technische Daten allgemein

Betriebsdruck max. 6bar

Prüfdruck 16 bar

Betriebstemperatur Anschlußkopf -20°C… 85°C

Mediumstemperatur max. 65°C

Material Anschlußgehäuse G Al Si 12

Dichtung PU geschäumt

Schutzgrad IP 66


Technische Daten Elektro

Betriebsspannung 24 VDC

Ausgaberelais 1 Wechsler max. 2A

Ausgaberelais Betriebsspannung vorh. 1 Schlieser
