Technische Beschreibung

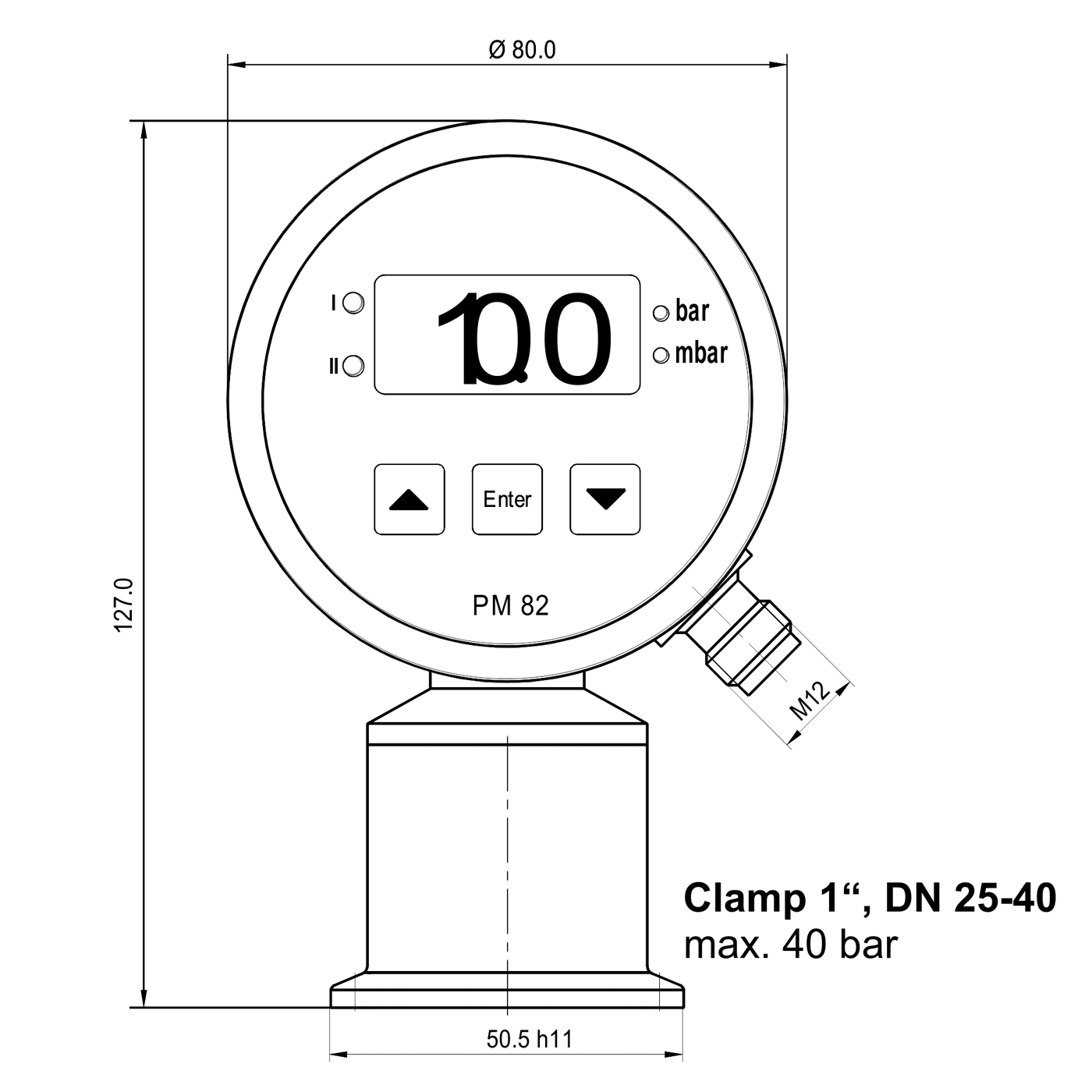

Das Gerät ist in einem runden 80 mm Edelstahlgehäuse untergebracht. Es verfügt über ein 3-stelliges LED-Display. Es besitzt einen Messbereich von 25 mbar bis 250 bar. Eine Keramikmesszelle garantiert eine stabile und genaue Druckmessung. Ein Analogausgang 0(4)….20 mA bzw. 0….10V und ein Kontaktausgang DC PNP von max. 200mA ist vorhanden. Das Gerät ist mit allen gängigen Prozessanschlüssen lieferbar (siehe Bestellschlüssel).

Typische Einsatzgebiete

- Druckmessung und –überwachung in Rohrleitungen und Behältern.

Technische Daten

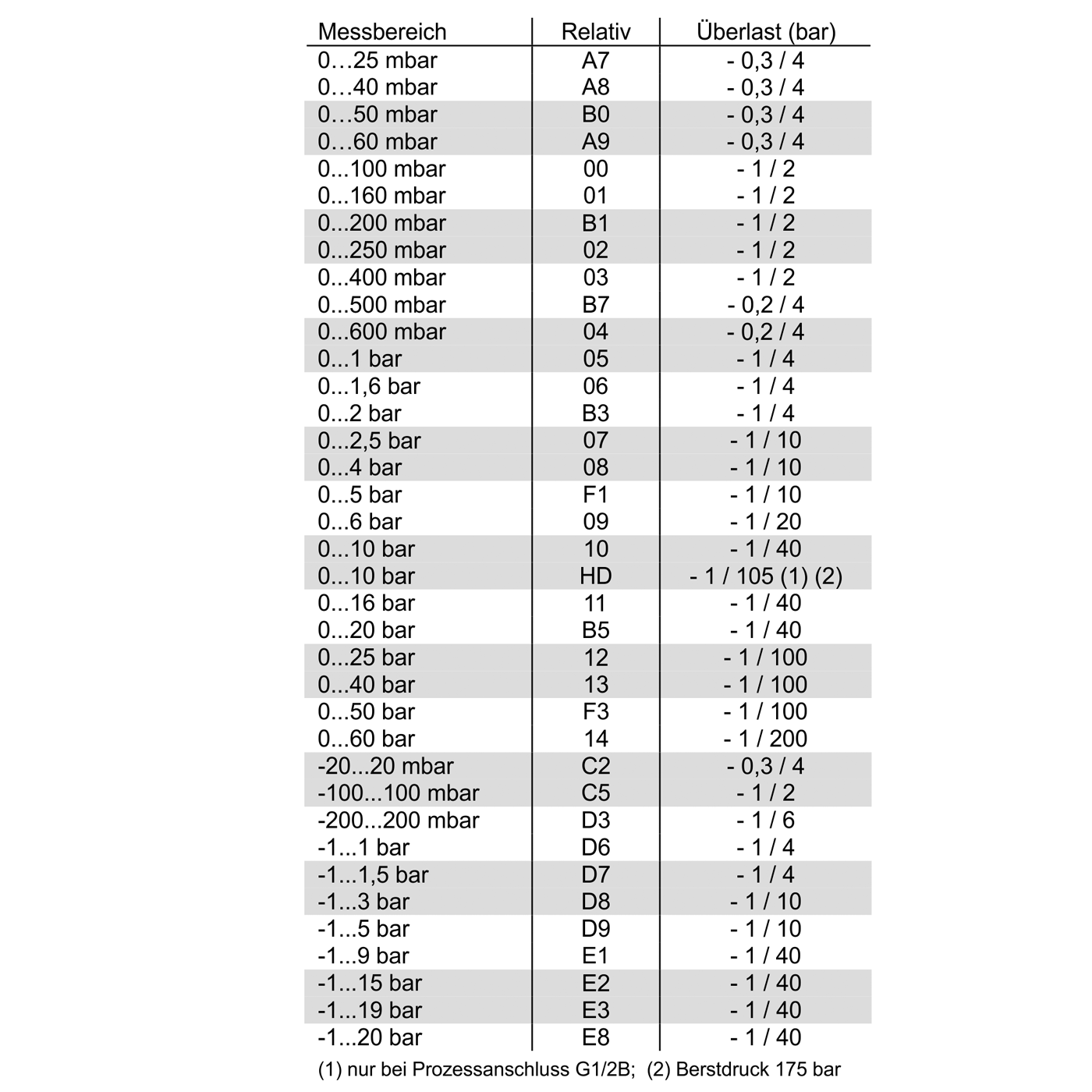

Messbereich: 0...25 mbar bis 0...250 bar

Ausgang: 0/4...20 mA, 0….10V

Kontaktausgang: DC PNP; max. 200mA

Genauigkeit: ≤ ± 0,5% FS @ 25°C

Einstellzeit: 200 ms (andere Werte auf Anfrage)

Hilfsspannung: 10...30V DC, 20mA Ausgang 16…30V DC, 10V Ausgang

Temperaturbereich: -25...80 °C

Prozesstemperatur: -25…100°C

Temperatureinfluss: ≤ ± 0,03% FS/K (Nullpunkt) ≤ ± 0,02% FS/K (Spanne)

Langzeitstabilität: ≤ ± 0,5% FS p. a

Bajonettring-Gehäuse: Edelstahl, 1.4301 IP 67

Messzelle: Keramik AL2O3

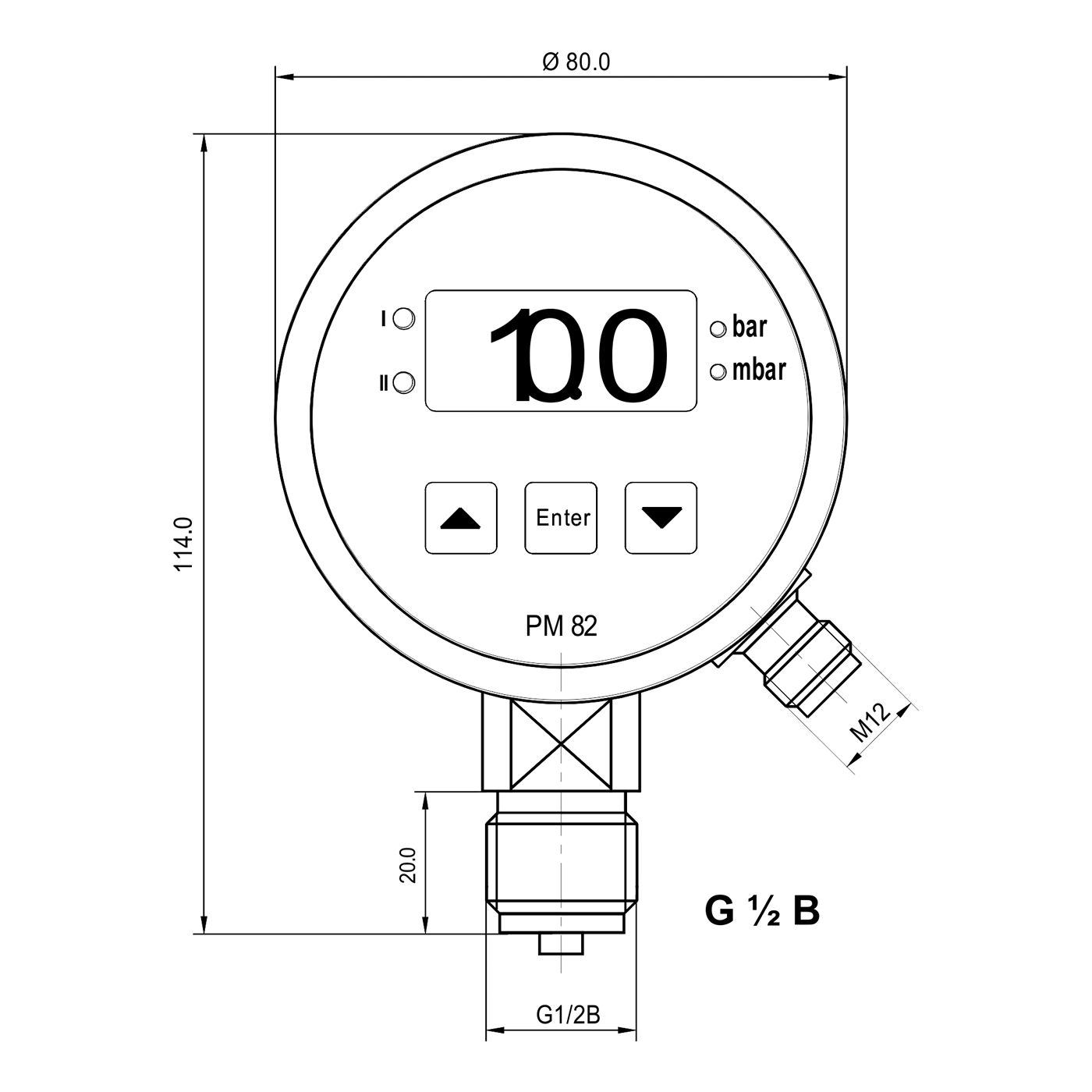

Prozessanschluss: Standard G1/2“ 1.4404, andere auf Anfrage

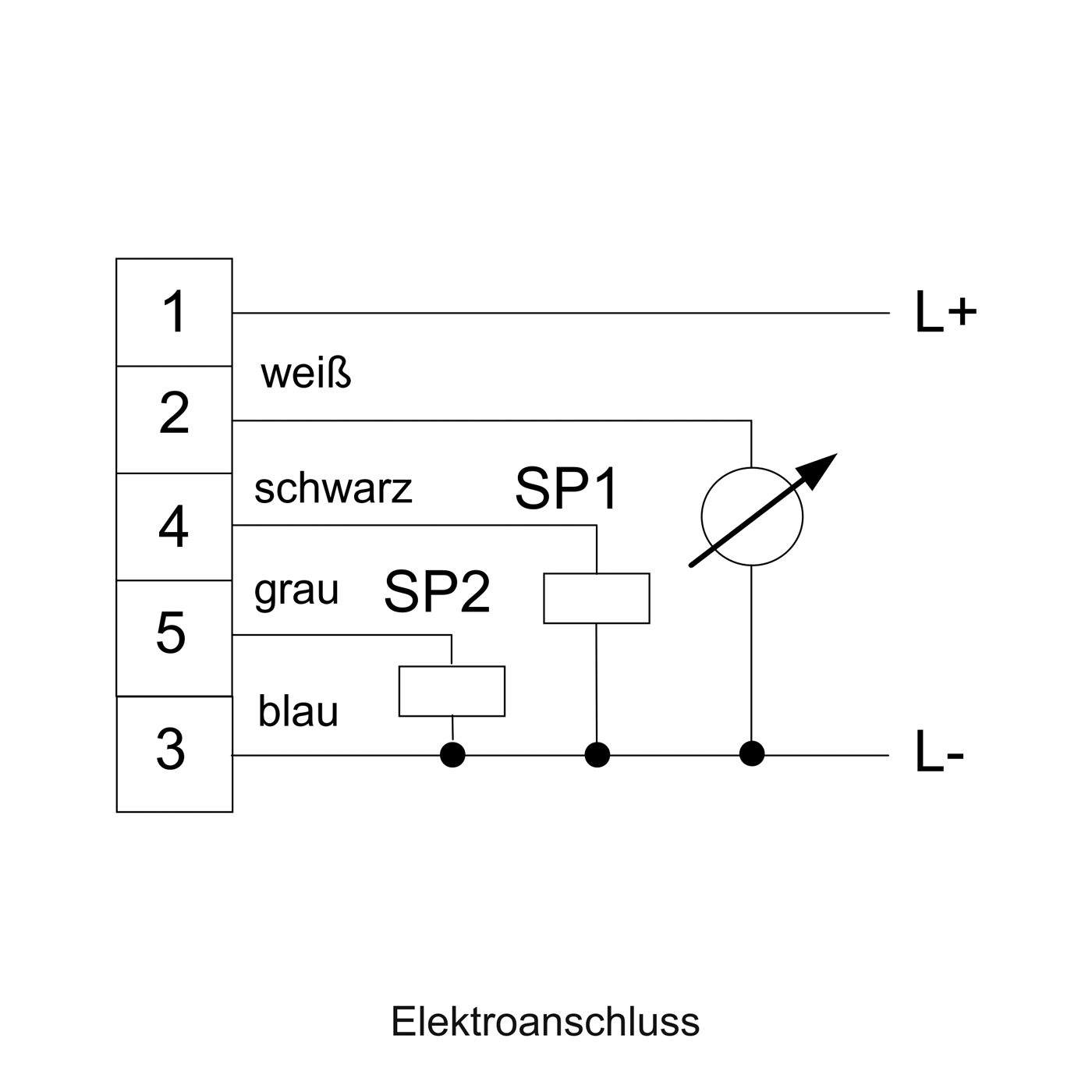

Elektr. Anschluss: Stecker M12x1, 5-polig
