Technische Beschreibung

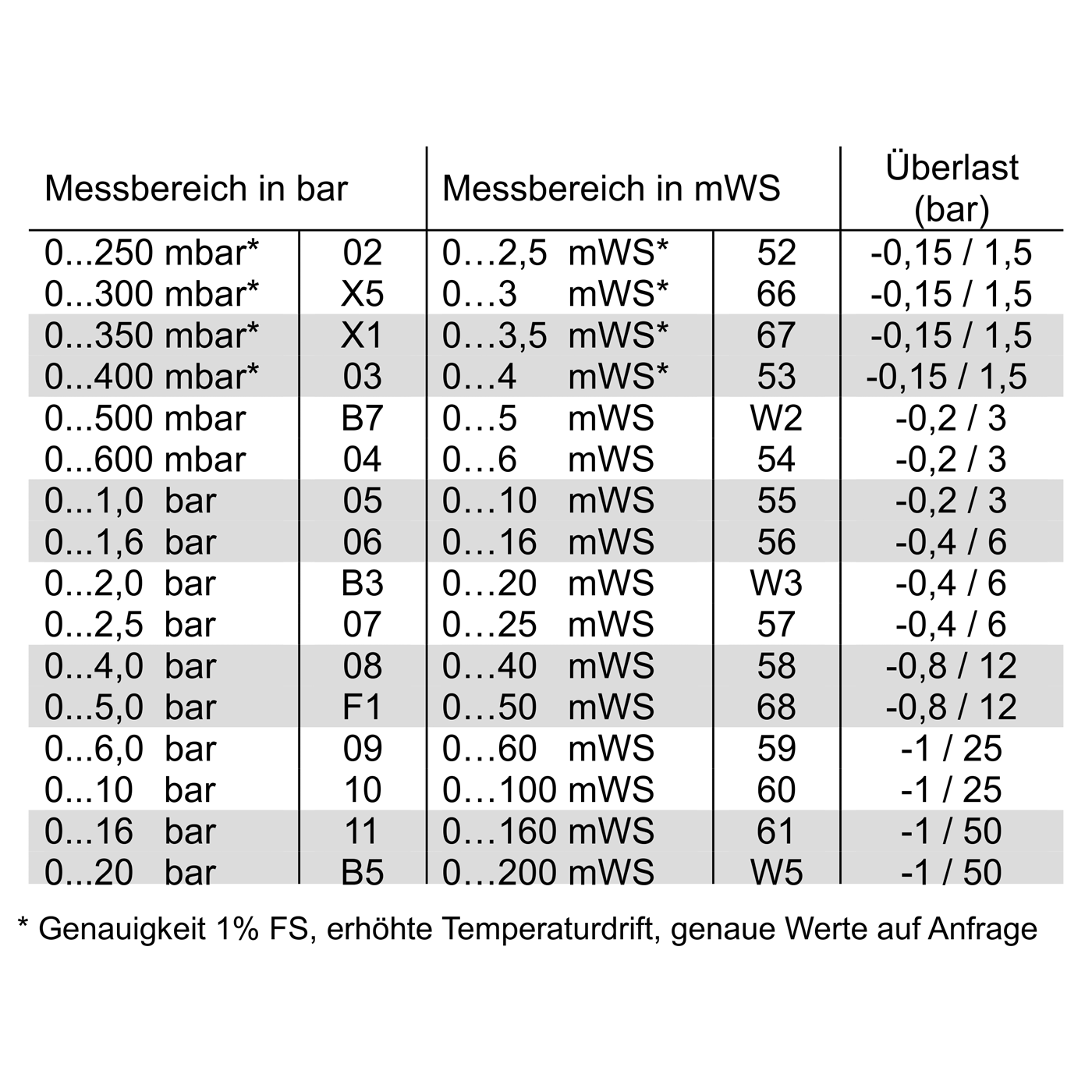

Hydrostatische Füllstandssonde mit frontbündiger Keramikmembran, 22 mm Gehäusedurchmesser, Edelstahl 1.4404, Kabel mit Ausgleichskapillare, Messbereich wahlweise im Bereich 0…20 bar (siehe Tabelle1), Ausgangssignal wahlweise 4…20mA (2-Leiter), 0,5...4,5V (3-Leiter ratiometrisch), 0…5 V, 0…10 V (3-Leiter) Kabel gemäß Bg VV-1.12.96-Empfehlung, Lebensmittel und Trinkwasser geeignet, optional integrierter Pt 100 / PT 1000 Fühler zur Temperaturmessung und ATEX.

Typische Einsatzgebiete

· Kontinuierliche Füllstandsmessung in offenen und geschlossenen Speichern und Behältern in der Wasserver- und -entsorgung
· Talsperren, Wehranlagen, Brunnen

Technische Daten

Messbereich: 0...250 mbar bis 0...20 bar

Ausgang: 4...20 mA, 2-Leiter 0,5...4,5 V, 3-Leiter ratiometrisch 0…5 V, 0…10 V, 3-Leiter

Genauigkeit: ≤ ± 0,5% FS @ 25°C

Einstellzeit: 50 ms

Hilfsspannung: 9…30V DC, 20 mA/5 V Ausgang 5V DC, 0,5…4,5 V Ausgang 15…30V DC, 10V Ausgang

Temperaturbereich: -25...80 °C

Temperatureinfluss: ≤ ± 0,03% FS/K (Nullpunkt) ≤ ± 0,02% FS/K (Spanne) Langzeitstabilität: ≤ ± 0,5% FS p. a. (> 400 mbar)

Gehäuse: Edelstahl 1.4404 (316L)

Schutzart: IP 68

Gehäuse: Edelstahl, 1.4404

Messzelle: Keramik AL203

Gewicht Messsonde: ca. 0,2 kg

Gewicht Tragkabel: 0,4 kg / 10m

Elektr. Anschluss: PE-Kabel mit Luftdruck-Ausgleichschlauch
